产品概述

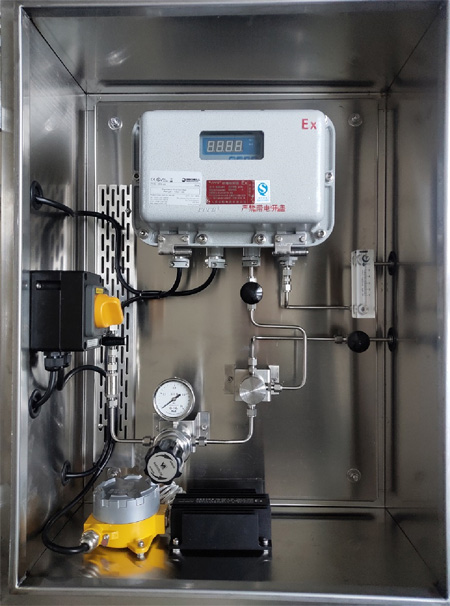

YBQ-X系列箱体用防爆电加热器是永安公司设计制造的最新专利产品,用于爆炸性气体环境和可燃性粉尘环境的分析仪表箱、控制箱、配电箱、保温箱等箱体内整体加热、防冻、保温和防潮除湿。

资质证书
1)实用新型专利(证号:ZL 2018 2 1477171.3),外观专利(证号:ZL 2018 3 0427617.0)
2)CCC中国国家强制性产品认证(证号:2021122312114419),防爆合格证(证号:CJEx20.0339,防爆标志:Ex d IIC T4 Gb (气体环境) / Ex tD A21 IP66 T135℃(粉尘环境),防护等级:IP66

结构特点
1)结构为隔爆、防水、防尘型。
2)发热芯为密绕型发热元件,位于加热器中部,产生的热量可以通过铝合金散热翅片迅速散发到周围空间。
3)散热翅片材质为航空铝合金型材,加高设计,磨砂处理后黑色氧化,美观且散热效果极佳。
4)控制电路为环境温控+表面温控的双温控设计,符合中国国家防爆标准GB3836的要求。
选用功率提示:
箱体体积(m3)×箱体内外最大温差(℃)×25W(经验值)。

型号及技术参数

产品型号:YBQ -220 - 0.2 X、YBQ - 220 - 0.5 X 、YBQ - 220 - 1 X
工作电压:220V,额定功率:200W、500W、1000W,适用于箱体内加热60℃以下;
温电一体化设计:电加热器内部设置限温器(美国SENSATA),使电加热器表面温度符合防爆环境T4温度等级;防爆接线盒内置-20~60℃可调节机械式温控器(韩国RAINBOW),用于测量和控制箱体内温度。

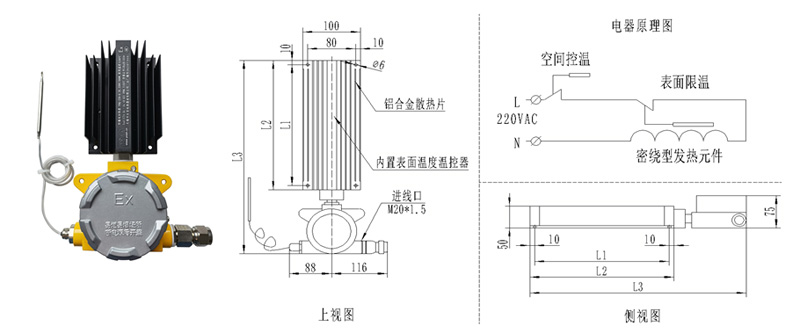

200W:L1=130mm,L2=150mm,L3=~275mm;  500W:L1=280mm,L2=300mm,L3=~425mm。
1000W:L1=580mm,L2=600mm,L3=~725mm。
箱体防爆电加热器可像上图所示垂直安装(接线盒在下)或水平安装。
建议将感温胞可靠固定在加热器上方100~200mm处。
进线口:黄铜镀镍防爆填料函M20*1.5,适用线缆外径:7~12mm。

特制型号

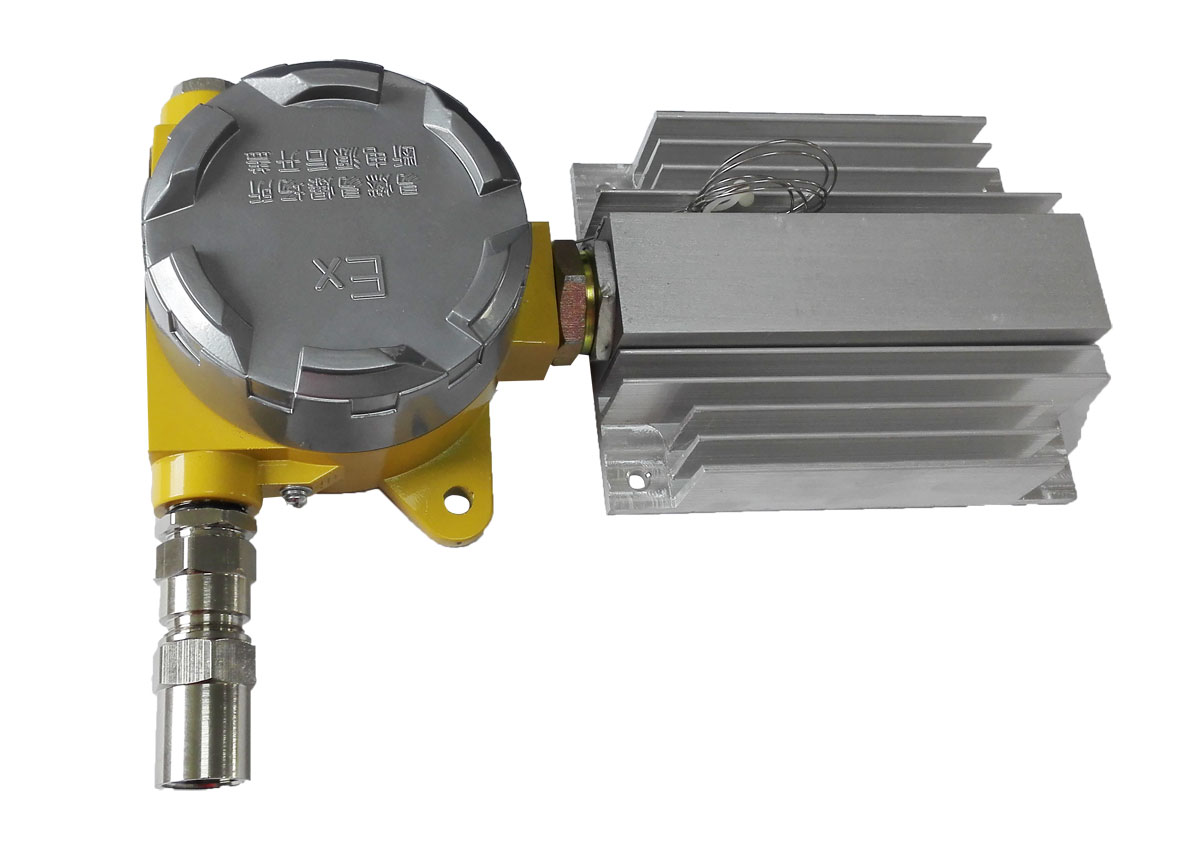

1)防爆电加热器(温电一体式,数显低温型,智能温控模块,超温断电功能)


型号:YBQ -220 - 0.2 X T、YBQ - 220 - 0.5 X T、YBQ - 220 - 1 X T
工作电压:220V,额定功率:200W、500W、1000W,工作环境温度-20~55℃;
智能温控模块系统:永安拥有完整自主知识产权,包括实用新型专利、外观专利、计算机软件著作权。
系统由2路温度测量模块和3路开关控制模块组成。通过热电阻PT100输入信号到系统,测量并控制箱体内空间温度(工艺温度)。通过热电偶输入信号到系统,保护温度回路和保险温度回路工作,控制加热器表面温度。3个回路串联,根据设置好的3个温度值,共同控制发热元件的运行。

工艺温度的设置:可在防爆区域现场断电后打开接线盒盖,通过3位式旋钮设置,设置好了自动运行。
保护温度保险温度的设置:出厂前已设置,如要更改,须在非防爆区域通电进入电子菜单设置,设置好了自动运行。当工艺温度、保护温度控制回路故障,出现表面温度超过保险温度设定值,保险温度控制回路会断开电源,无输出,温度降低了也不能自动复位,须拆下来拿到非防爆区域,排除故障后,进入电子菜单人工复位,方可重新使用。
外形尺寸和温电一体普通低温型防爆电加热器相同。
